暗杆弹性座封闸阀

型号:Z45

分类:

三维阀门提供优质的阀门产品,欢迎订购!

  • 销售热线:021-57609888 57609887
  • 联系人:张先生 13818882729
  • E-mail: 3381443448@qq.com

Z45暗杆弹性座封闸阀除具有弹性座封闸阀的优点之外,,利用闸门整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良、漏水和生锈的现象,更有效的节约安装空间。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。>

主要技术参数

公称压力:1 0~2 5MPa
公称通径:50~400mm
工作温度:0~80℃
适用介质:水、油、气等
法兰标准:GB/Tl7241.6 GB9113
试验标准:GBl3927 APl598

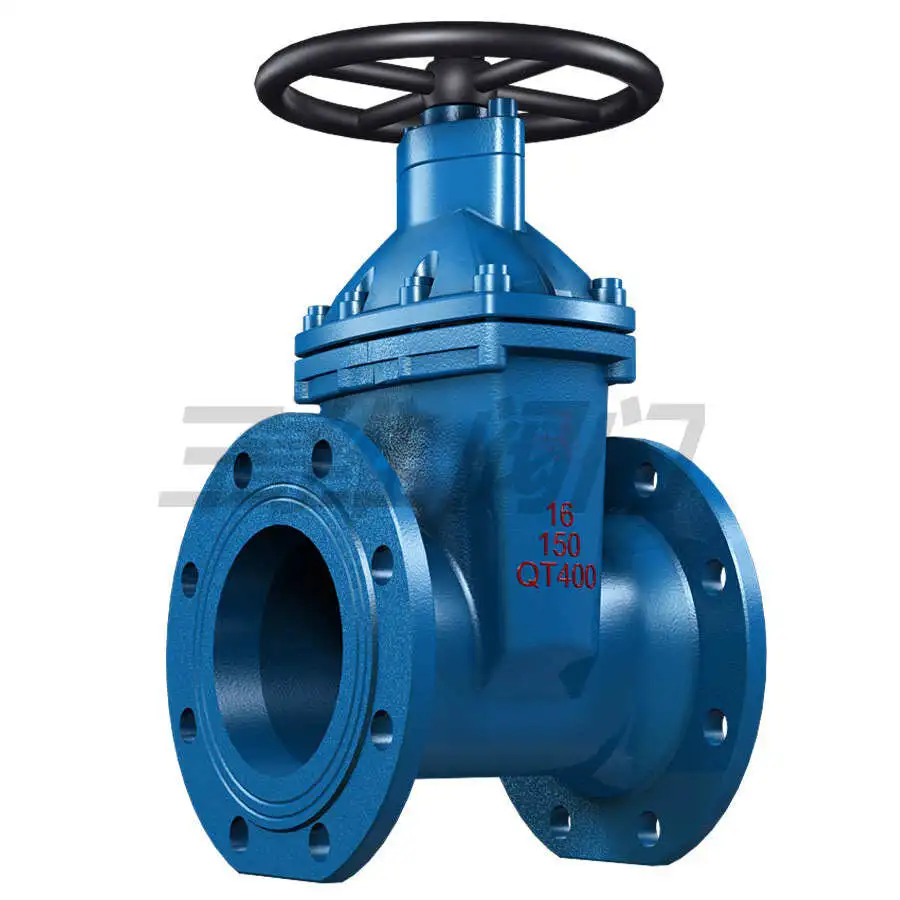

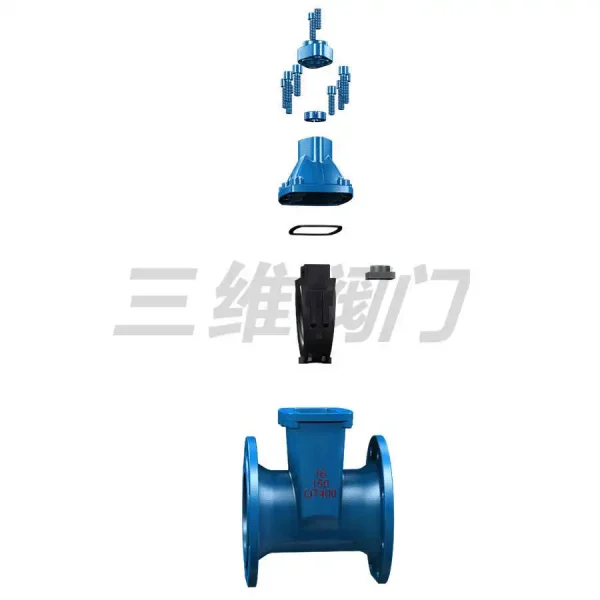

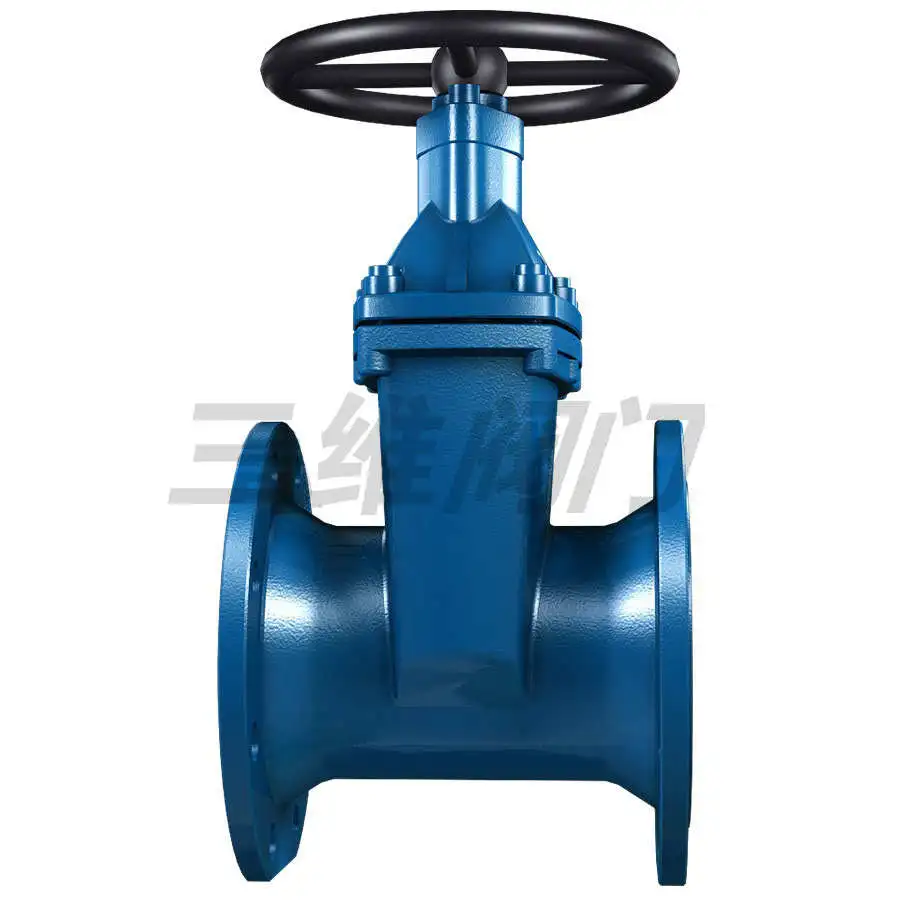

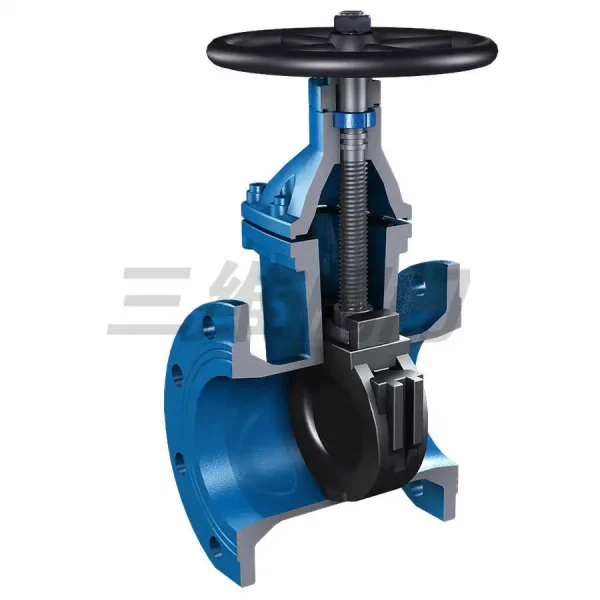

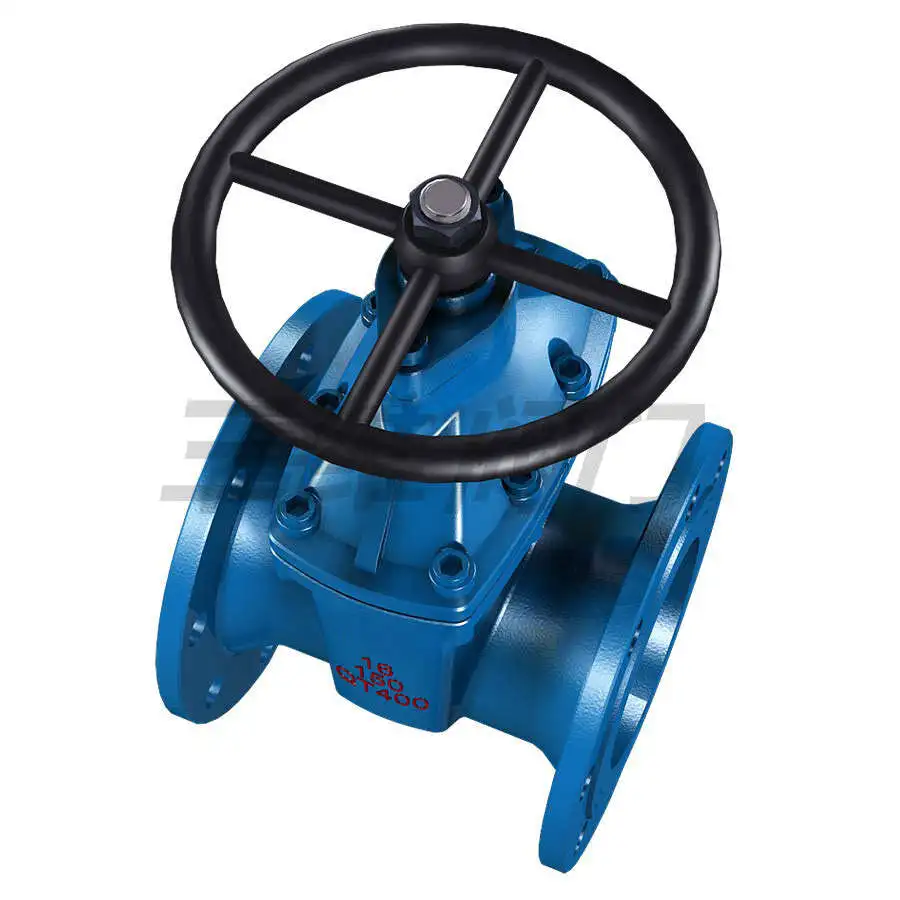

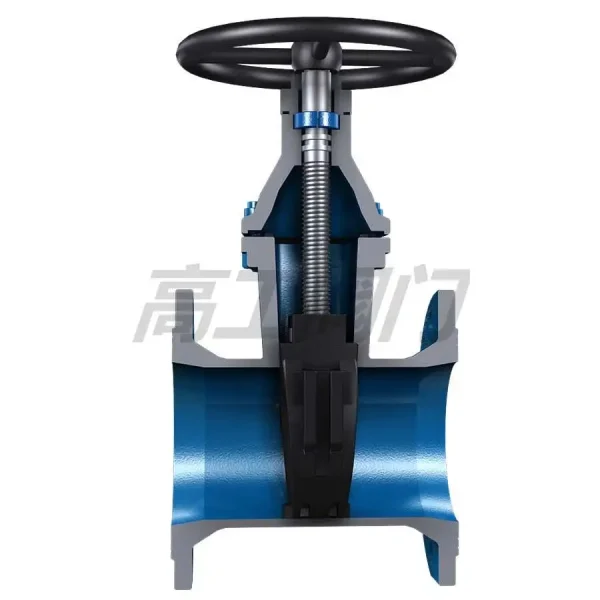

结构示意图

主要零部件材料

序  号 名    称 材    质
1 阀    体 灰铸铁、球墨铸、铁铸钢
2 闸    板 球墨铸铁外三元乙丙或丁腈橡胶
3 内六角螺栓 碳化处理
4 密  封  圈 丁腈橡胶
5 阀  盖 灰铸铁、球墨铸铁、铸钢
6 阀  杆 不锈钢
7 “0”形密封圈 丁腊橡胶
8 止推轴承 锡青铜
9 螺  栓 不锈钢
10 压  盖 球墨铸铁、铸钢
11 防尘罩 丁腈橡胶
12 手轮(传动帽) 铸   铁

主要外形连接尺寸 单位mm

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 178 190 203 229 254 267 292 330 356 381 406 432 457 508
Ha 313 332 372 424 497 562 680 837 948 1010 1220 1280 1480 1665
He 355 375 415 476 540 600 720 875 990 1050 1245 1310 1560 1750
