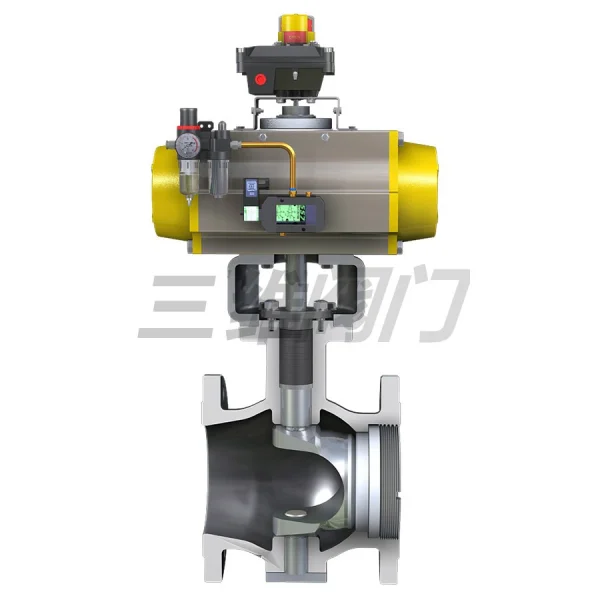

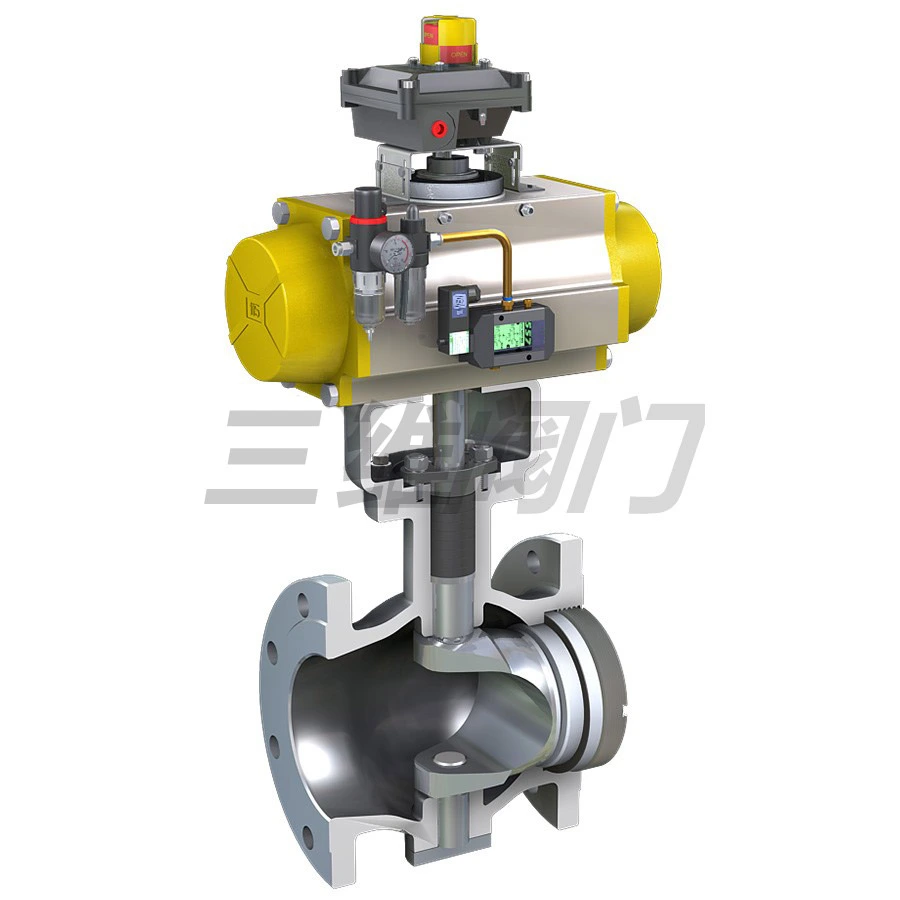

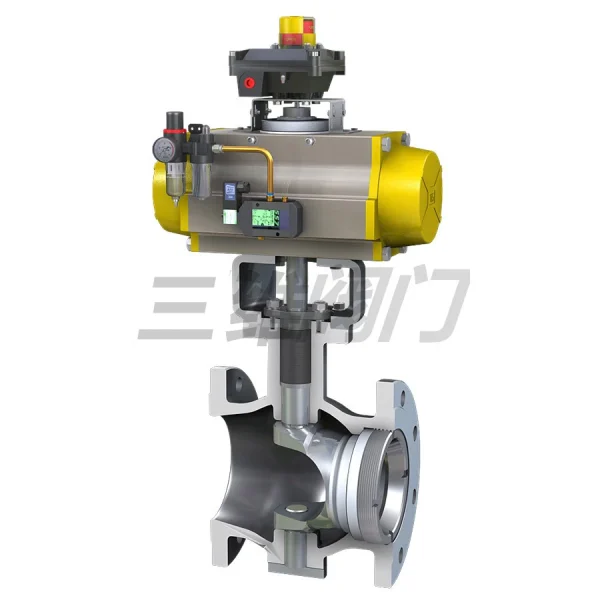

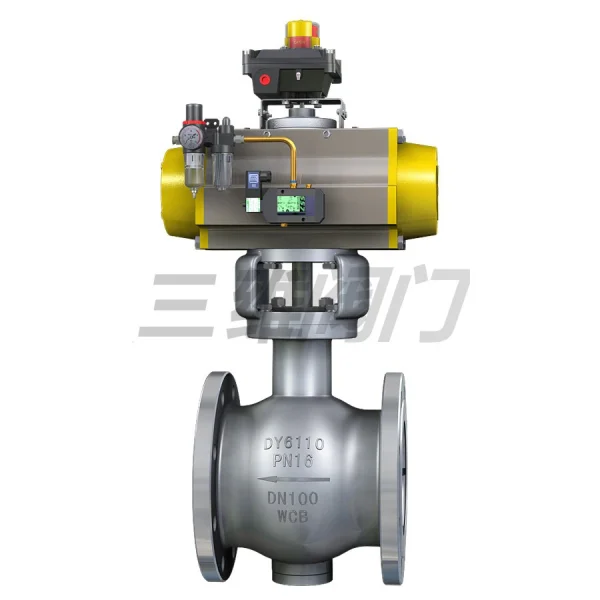

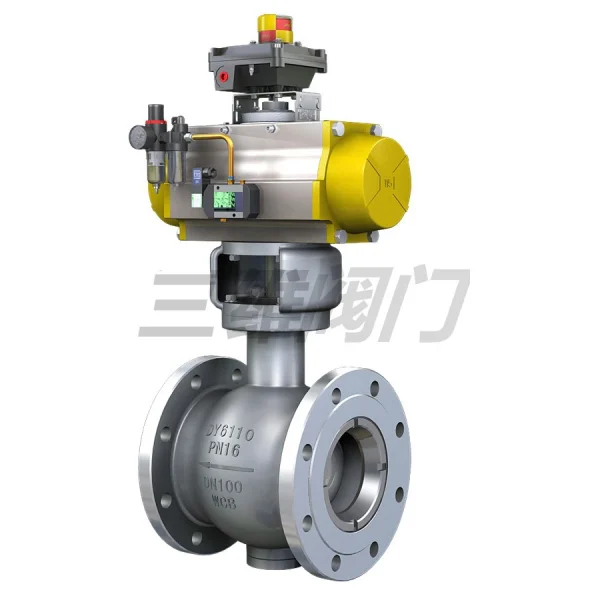

API气动V型调节球阀

分类:

三维阀门提供优质的阀门产品,欢迎订购!

  • 销售热线:021-57609888 57609887
  • 联系人:张先生 13818882729
  • E-mail: 3381443448@qq.com

概述

三维阀门生产销售的API气动V型调节球阀是一种直角回转结构的高级控制阀,它与阀门定位器配套使用,可实现比例调节;与二位五通电磁阀及控制箱配套使用,可实现开关控制。气动V型球阀阀芯设计成带有特殊形状的V型缺口,具有精确的截流物性和控制功能,适用于各种控制场合,结构紧凑,体积小,可紧卧安装等优点。气动V型调节球阀适用于气体、液体、固态颗粒状介质的控制。由于阀芯和阀座之间是无间隙回转,所以具有很大的剪切力及自洁性能,尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。因此气动V型球阀本产品可广泛用于石油、化工、造纸、化纤、电力、冶金、制药、环保等工业部门的自控系统。

应用规范

设计制造按API 608
结构长度按ASME B16.10
压力试验按ISO5208

性能规范

公称压力
PN(MPa)
试验压力(MPa) 适用介质 适用温度
壳体实验 密试验
1.6 2.4 1.76 水、由、气及高粘度、含纤维、固体颗粒
等介质
-28~550℃
2.5 3.75 2.75
4.0 6.0 4.4
应用规范 连接法兰 JB79-59 GB9113 HG20592-97 AMSI B16.5
检验试验 JB/T9092-99 API 598

产品外形尺寸图

主要连接尺寸

口径 外形尺寸 重量
d L H
2〞 40 178 130 16
3〞 60 203 140 25
4〞 85 229 150 33
6〞 128 265 200 110
8〞 150 292 220 145
10〞 212 330 250 190
12〞 255 356 285 2500
口径 外形尺寸 重量
d L H
2〞 40 216 110 23
3〞 60 203 130 35
4〞 85 305 160 67
6〞 128 403 200 145
8〞 150 419 220 180
10〞 212 457 250 309
12〞 255 502 258 374
口径 外形尺寸 重量
d L H
2〞 40 216 120 33
3〞 60 254 135 56
4〞 85 305 155 87
6〞 128 457 210 165
8〞 150 584 225 215
10〞 212 711 265 330
12〞 255 813 290 405

特点

  1. 气动V型球阀由气动V型球阀体与气动执行机构及其它附件组成。是一种直角回转结构的高级控制阀。V型球阀长期不需修理,使用寿命长,为您提供了真正的高效率进行控制工艺状况的一种阀门。
  2. 具有出色的调节特性:气动V型球阀具有一个近似等百分比的固有流量特性及高达300:1的可调比。因此气动V型球阀可以在广幅的变化范围内提供精确的控制。
  3. 较大流动容积:由于它的流线型外形以及满直角回转控制缘故,使容积的较大值特别高,通能力特别大,流通阻力小,因此可以使用较小的更加经济实用的阀门尺寸。
  4. 气动V型球阀采用双轴承结构,机械稳定性高,启动扭矩小,保证了阀门具有极好的灵敏度和感应速度。
  5. 较大可靠(安全)性:阀体为一个整体结构,坚固耐用,操作不受管道压力影响,并可避免阀体渗漏。
  6. 金属阀座的优越密封性:气动V型球阀采用可动金属阀座,具有的助补偿功能,并具有优越密封性能及超长的使用寿命。在流向上,泄漏量10额定流量系数。
  7. 超强的剪切能力:气动V型球阀采有金属硬密封结构,气动V型球阀芯及金属阀座在回转过程中,V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质,并具有自洁功能,避免阀门卡死现象发生。
  8. 气动V型球阀结构紧凑,小巧轻盈,安装方便,维护简便。
  9. 气动执行器采用活塞式气缸及曲臂转换结构,输出力矩大,体积精小。执行机构采用全密封防水设计防护等级高。气缸体采用进口镜面气缸,无油润滑,磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑,确保传动轴不摩损。
