产品用途
Z11锻钢闸阀适用于 Class150~2500 、工作温度 -29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质
应用规范
制造按API STD.602
连接端
承插口尺寸按ANSI B16.11 螺纹端按ANSI B2.1
阀门检查和实验按API STD.598
结构：B.B;OS＆Y
主体材料：A105, F11,F22,304,316, 304L ,316L,Mone1,20号合金
ANSI 150~800Lb
尺寸和重量 (缩孔)
| 规格specifications | 150～800Lb | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| H≈ | W | L | B | C | S | d1(NPT) | 重量（Kg） Weight |
|||
| inch | DN | A105 F11. F22 |
18-8 | |||||||
| 1/2 | 15 | 161 | 100 | 79 | 22.5 | 22.2 | 9.6 | 13.6 | 1/2 | 2.1 |
| 3/4 | 20 | 161 | 100 | 92 | 28.5 | 27.7 | 12.7 | 13.9 | 3/4 | 2.3 |
| 1 | 25 | 196 | 125 | 111 | 34.5 | 34.5 | 12.7 | 17.3 | 1 | 4.3 |
| 1 1/2 | 40 | 244 | 160 | 121 | 50.5 | 49.1 | 12.7 | 18.4 | 1 1/2 | 6.9 |
| 2 | 50 | 286 | 180 | 140 | 63 | 62 | 17.5 | 19.2 | 2 | 10.8 |
订货号(WCB,WC6,WC9)
| 主体材料 Main Body material |
内件代号Trim code | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 9 | 8 | |
| Cr13/Cr13 | STL/STL | Cr13/STL | Mone1/ Mone1 | 18-8/ STL | 18-8/18-8 | H.C/H.C | 304/304 | 20号/20号 | |
| A105 | Z8S1C | Z8S2C | Z8S3C | Z8S4C | Z8S5C | Z8S7C | Z8S9C | ||
| F11 | Z8S2H | ||||||||
| F22 | Z8S2V | ||||||||
| 304 | Z8S2P | Z8S5P | Z8S6P | Z8S7P | |||||
| 316 | Z8S2R | Z8S5R | Z8S6R | Z8S7R | |||||
| 304L | Z8S2S | Z8S5S | Z8S6S | Z8S7S | |||||
| 316L | Z8S2L | Z8S5L | Z8S6L | Z8S7L | |||||
| Mone1 | Z8S4M | ||||||||
| 20号 | Z8S8N | ||||||||
说明：
1、如采用螺纹连接，连接单元”S”用”T”表示。
2、如进口端采用承插焊，出口端采用螺纹，则连接单元”S”用”U”表示。
ANSI 900~1500Lb
应用规范
1、设计制造按BS5352
2、连接端
3、承插口尺寸按ANSI B16.11
螺纹端按ANSI B2.1
阀门检查和实验按API STD.598
4、结构：B.B;OS＆Y
5、主体材料：A105, F11,F22,304,316, 304L ,316L,
尺寸和重量 (缩孔)
| 规格 specifications |
900～1500Lb | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| H≈ | W | L | B | C | S | d1 (NPT) |
重量 （Kg） Weight |
|||
| inch | DN | A105 F11. F22 |
18-8 | |||||||
| 1/2 | 15 | 322 | 180 | 140 | 22.5 | 22.2 | 9.6 | 13.6 | 1/2 | 13 |
| 3/4 | 20 | 322 | 180 | 140 | 28.5 | 27.7 | 12.7 | 13.9 | 3/4 | 13 |
| 1 | 25 | 322 | 180 | 140 | 34.5 | 34.5 | 12.7 | 17.3 | 1 | 15 |
| 1 1/2 | 40 | 414 | 200 | 178 | 50.5 | 49.1 | 12.7 | 18.4 | 1 1/2 | 24 |
| 2 | 50 | 508 | 300 | 216 | 63 | 62 | 17.5 | 19.2 | 2 | 44 |
订货号(WCB,WC6,WC9)
| 主体材料 Main Body material |
内件代号Trim code | |||||||
|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 9 | |
| Cr13/Cr13 | STL/STL | Cr13/STL | Mone1/ Mone1 | 18-8/ STL | 18-8/18-8 | H.C/H.C | 304/304 | |
| A105 | Z15S1C | Z15S2C | Z15S3C | Z15S4C | Z15S5C | Z15S7C | Z15S9C | |
| F11 | Z15S2H | |||||||
| F22 | Z15S2V | |||||||
| 304 | Z15S2P | Z15S5P | Z15S6P | Z15S7P | ||||
| 316 | Z15S2R | Z15S5R | Z15S6R | Z15S7R | ||||
| 304L | Z15S2S | Z15S5S | Z15S6S | Z15S7S | ||||
| 316L | Z15S2L | Z15S5L | Z15S6L | Z15S7L | ||||
说明：
如采用螺纹连接，连接单元”S”用”T”表示。
如进口端采用承插焊，出口端采用螺纹，则连接单元”S”用”U”表示。

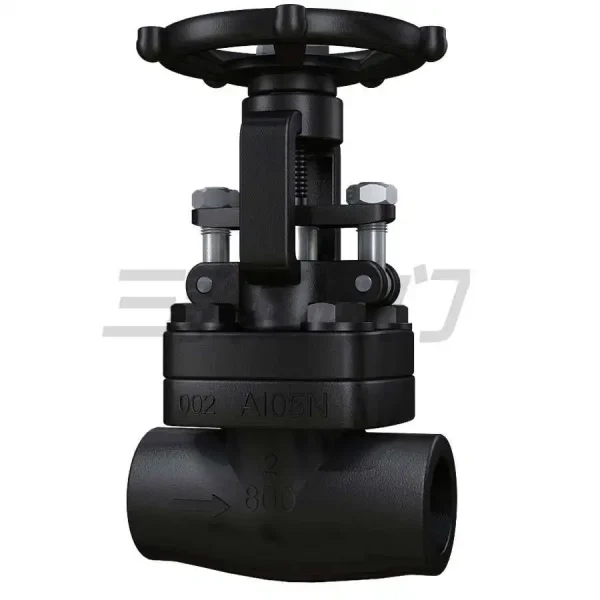

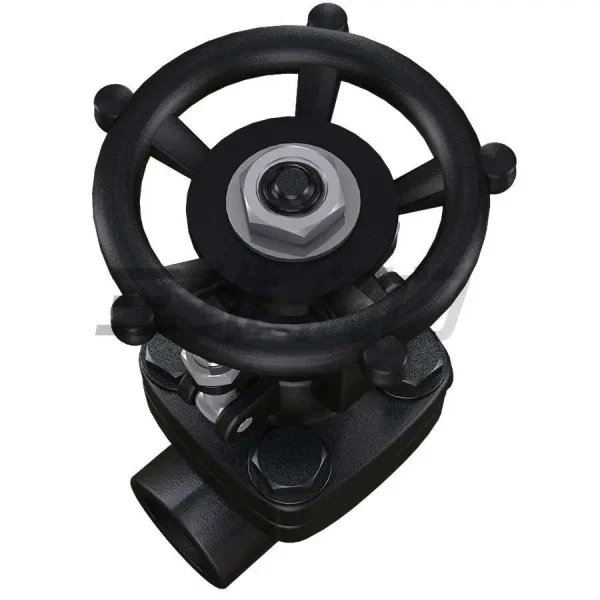

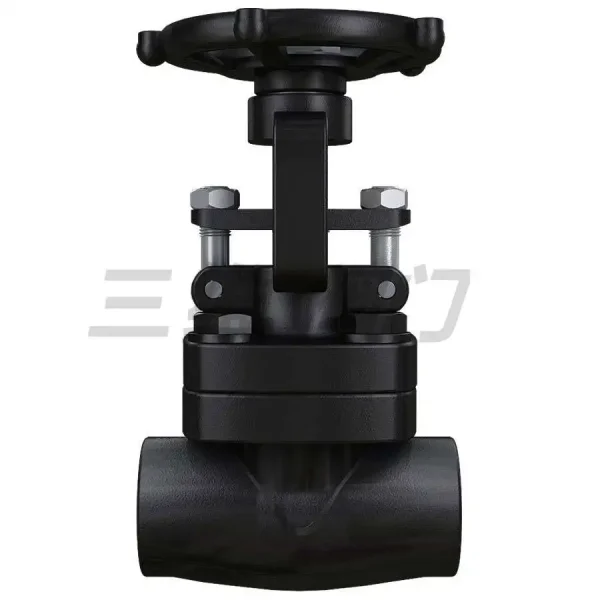

锻钢闸阀

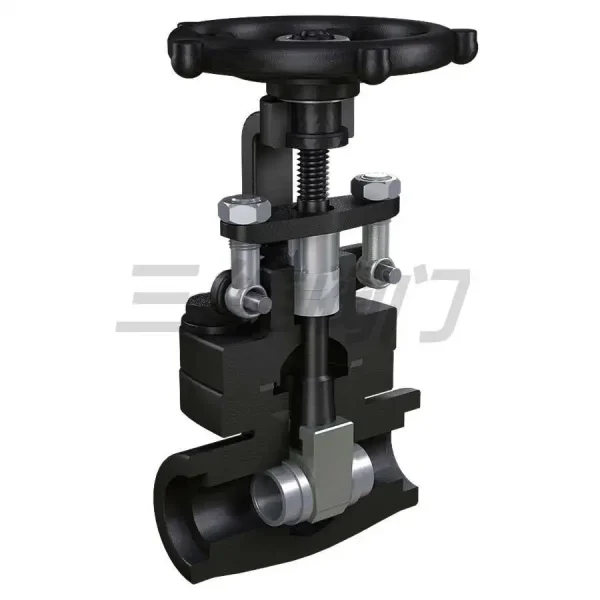

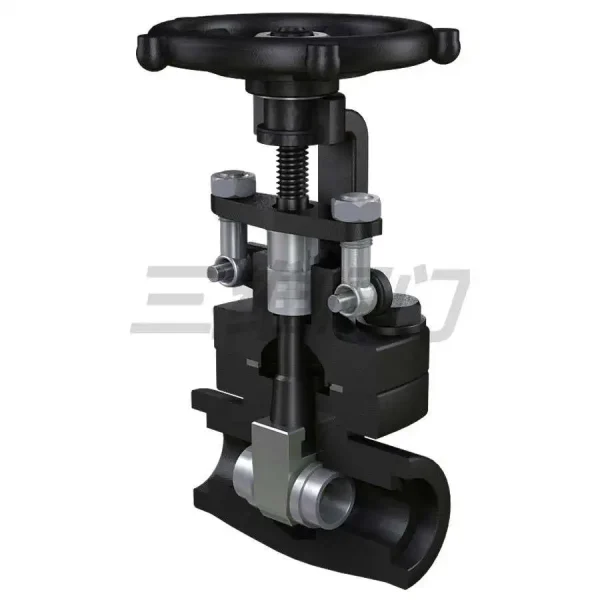

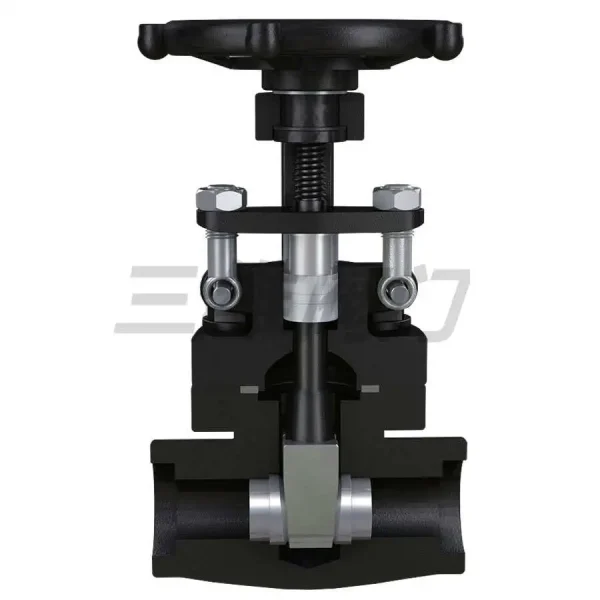

锻钢闸阀有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。
