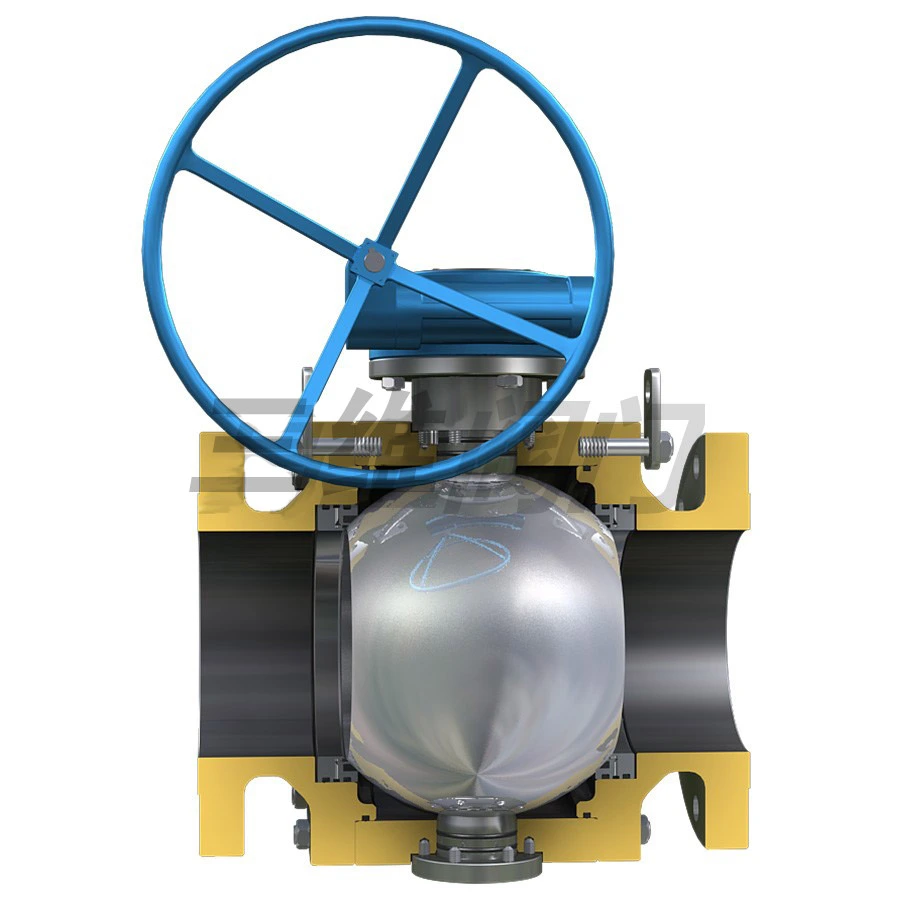

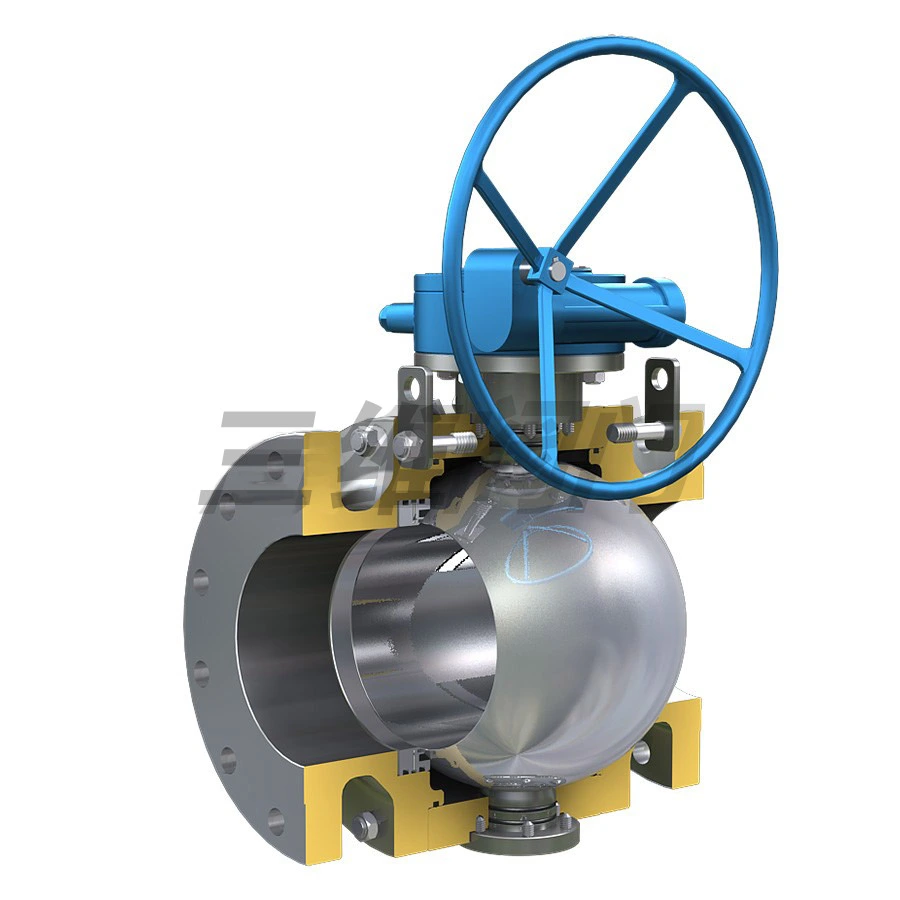

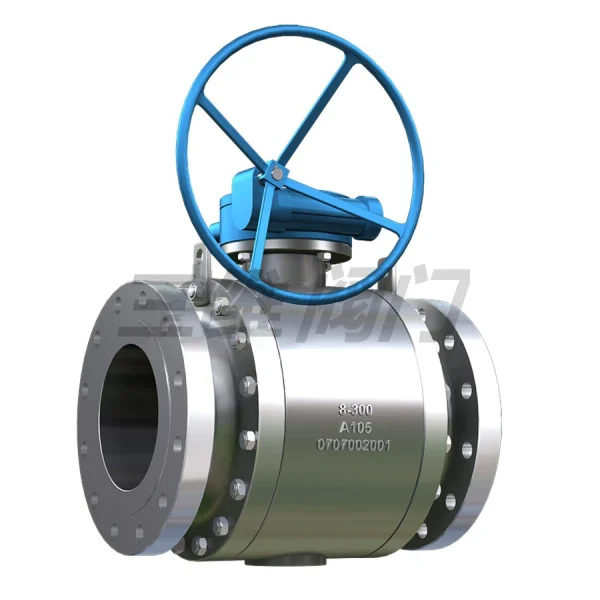

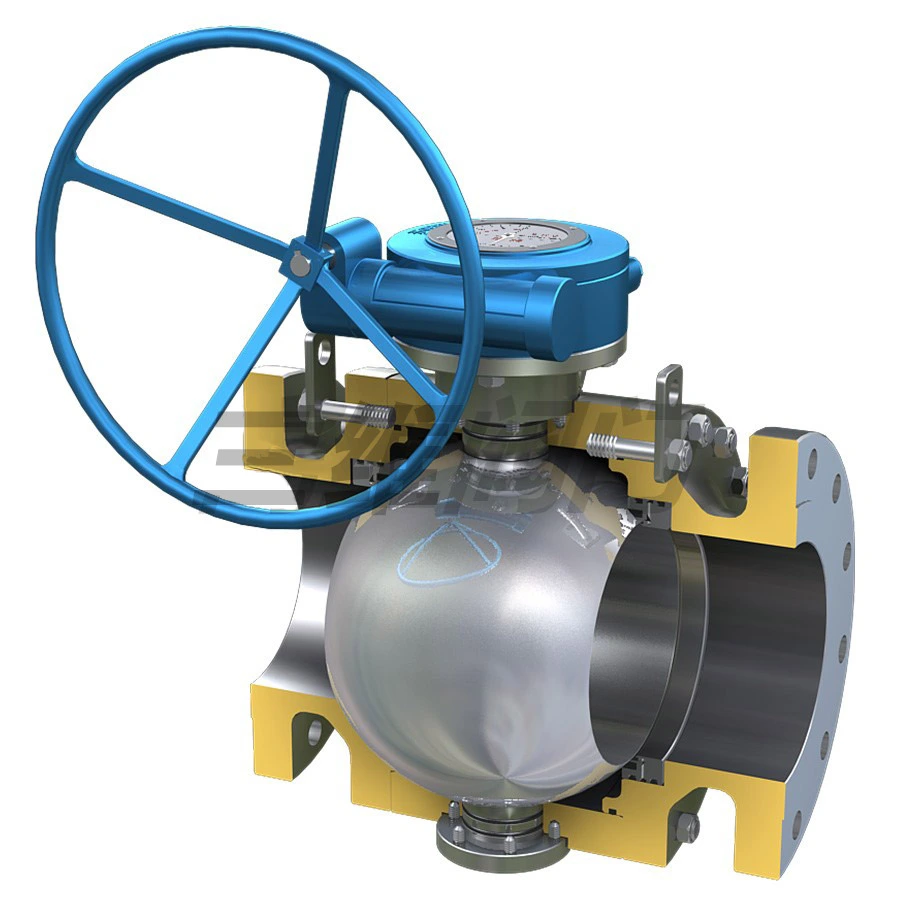

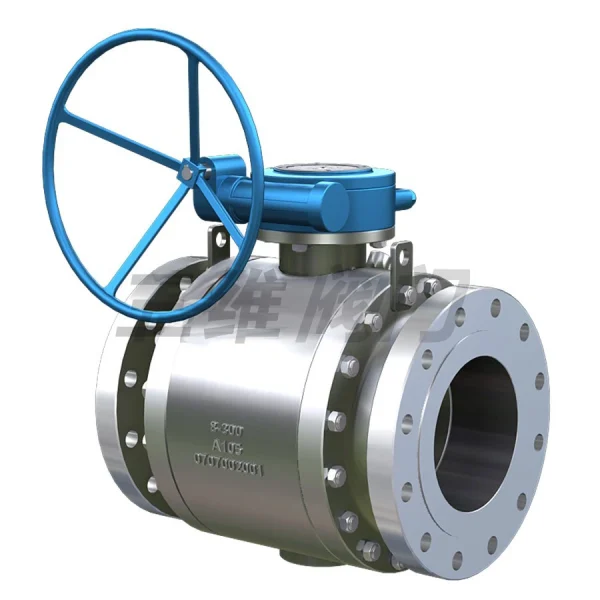

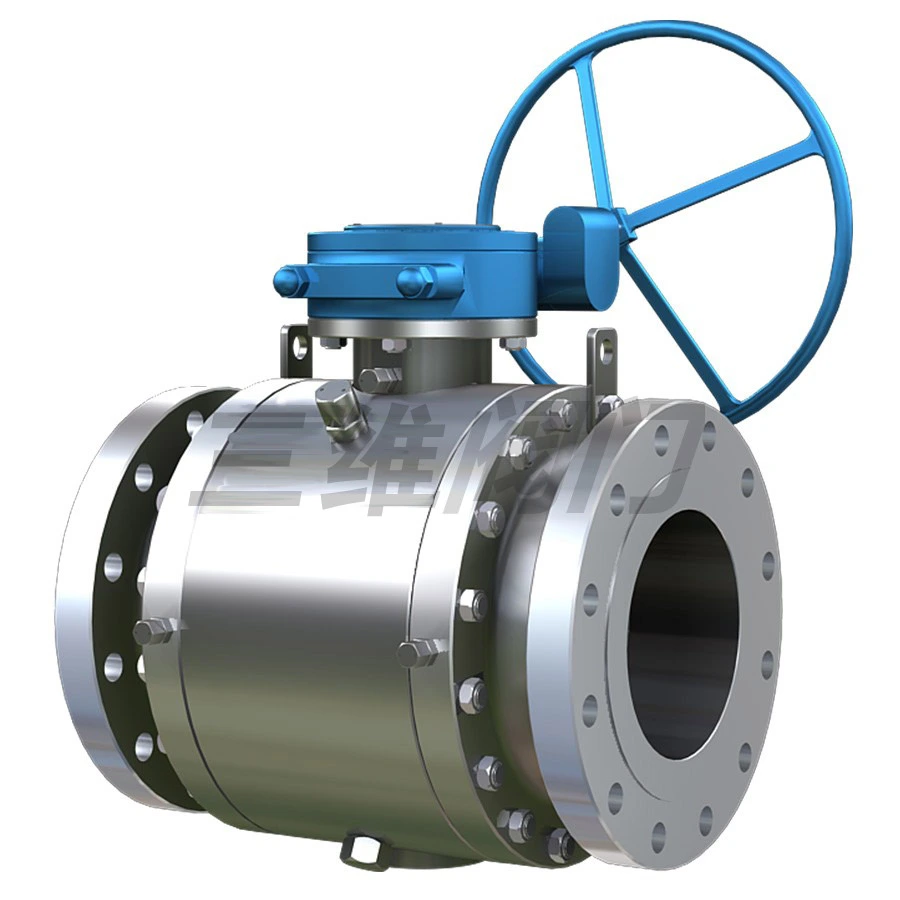

三片式锻钢固定球阀

分类:

三维阀门提供优质的阀门产品,欢迎订购!

  • 销售热线:021-57609888 57609887
  • 联系人:张先生 13818882729
  • E-mail: 3381443448@qq.com

三维阀门公司生产销售的法兰连接固定式铸钢球阀的主要特点是本身结构紧凑,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。球阀阀体可以是整体的,也可以是组合式的。

技术规范

设计标准Design Standard GB/T 12237 GB/T 19627 API 6D
结构长度Face to Face GB/T 12221 API 6D ASME B16.10
法兰尺寸Flanged Size GB/T 9113 JB/T 79 ASME B16.5 ASME B16.47
检查与实验Test&Inspection JB/T 9092 GB/T 19627 API 598 API 6D

注: 1、系列阀门连接法兰端尺寸可根据用户要求设计制造
2、DN>1000(40〞)阀门设计标准按《长输管线阀门技术条件》

主要零件材质

序号
No
零件名称
Part name
材质 Material
GB ASTM
1 左右体Bonnet WCB A216-WCB
2 螺柱Bolt 35CrMoA A193-B7
3 螺母Nut 35 A194-2H
4 底盖
Bottom Cover
25 A105
5 垫片
Gasket
柔性石墨+不锈钢
Graphite + stainless steel
柔性石墨+不锈钢
Graphite + stainless steel
6 下阀杆Stem 1Cr13 A182-F6a
7 O型圈〝O〞Ring 氟橡胶Viton 氟橡胶Viton
8 垫片
Gasket
柔性石墨+不锈钢
Graphite + stainless steel
柔性石墨+不锈钢
Graphite + stainless steel
9 阀体Body WCB A216-WCB
10 排污堵头
Blow down stopple
25 A105
11 注脂阀
Grease injection valve
组合件
Assembled
组合件
Assembled
12 弹簧Spring 60Si2Mn InconelX-750
13 O型圈〝O〞Ring 氟橡胶Viton 氟橡胶Viton
14 阀座Seat 25 A105
15 密封圈
Sealing ring
PTFE PTFE
16 球体Ball WCB+ENP A216-WCB+ENP
17 上阀杆Stem 1Cr13 A182-F6a
18 键Key 45 AISI C 1045
19 填料垫
Packing seat
2Cr13 A276-420
20 填料
Packing
柔性石墨+不锈钢
Graphite + stainless stee
柔性石墨+不锈钢
Graphite + stainless stee
21 O型圈〝O〞Ring 氟橡胶Viton 氟橡胶Viton
22 垫片
Gasket
柔性石墨+不锈钢
Graphite + stainless stee
柔性石墨+不锈钢
Graphite + stainless stee
23 阀盖Cover 25 A105
24 O型圈〝O〞Ring 氟橡胶Viton 氟橡胶Viton
25 填料压盖Gland WCB A216-WCB
26 支架Yoke WCB A216-WCB
27 连接套Connection set 45 AISI C 1045

Q(3、6、7、8、9)47F(N、P)



技术规范

设计标准Design Standard GB/T 12237 GB/T 19627 API 6D
结构长度Face to Face GB/T 12221 API 6D ASME B16.10
法兰尺寸Flanged Size GB/T 9113 JB/T 79 ASME B16.5 ASME B16.47
检查与实验
Test&Inspection
JB/T 9092 GB/T 19627 API 598 API 6D

注: 1、系列阀门连接法兰端尺寸可根据用户要求设计制造
2、DN>1000(40〞)阀门设计标准按《长输管线阀门技术条件》

主要零件材质

序号
No
零件名称
Part name
材质 Material
GB ASTM
1 O型圈〝O〞Ring 氟橡胶Viton 氟橡胶Viton
2 密封圈Sealing ring PTFE PTFE
3 阀座Seat 25 A105
4 弹簧Spring 60Si2Mn InconelX-750
5 螺柱Bolt 35CrMoA A193-B7
6 左右体Bonnet 25 A105
7 注脂阀
Grease injection valve
组合件
Assembled
组合件
Assembled
8 垫片
Gasket
柔性石墨+不锈钢
Graphite + stainless steel
柔性石墨+不锈钢
Graphite + stainless steel
9 下阀杆Stem 1Cr13 A182-F6a
10 垫片
Gasket
柔性石墨+不锈钢
Graphite + stainless steel
柔性石墨+不锈钢
Graphite + stainless steel
11 衬套
Bushing
PTFE&锡青铜
PTFE&Nikealium
PTFE&锡青铜
PTFE&Nikealium
12 阀体Body 25 A105
13 球体Ball 25+ENP A105+ENP
14 衬套
Bushing
PTFE&锡青铜
PTFE&Nikealium
PTFE&锡青铜
PTFE&Nikealium
15 上阀杆Stem 1Cr13    A182-F6a
16 垫片
Gasket
柔性石墨+不锈钢
Graphite + stainless steel
柔性石墨+不锈钢
Graphite + stainless steel
17 阀盖Cover 25 A105
18 填料
Packing
柔性石墨+不锈钢
Graphite + stainless steel
柔性石墨+不锈钢
Graphite + stainless steel
19 支架Yoke WCB A216-WCB
20 驱动装置
Driving
组合件
Assembled
组合件
Assembled
21 连接套
Connection set
45 AISI C 1045
22 填料压盖Gland WCB A216-WCB
23 定位销Fitting pin 1Cr13 A276-410
24 排污堵头
Blow down stopple
25 A105
